ZY6239C擋煙垂壁漏煙量試驗裝置

1、適用范圍：

適用于擋煙垂壁漏煙量。

2、符合標準：

2.1 符合GA533-2012《擋煙垂壁》第5.1.4節“漏煙量”標準要求

3、主要技術參數：

3.1試驗設備組成：耐火試驗爐（另配）、氣體流量測量系統、溫度測量系統和壓力測量與控制系統等四大部分。

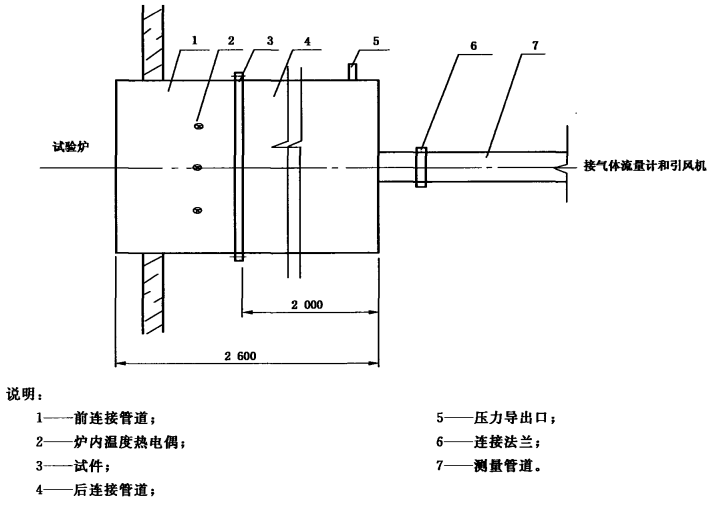

圖1擋煙垂壁漏煙量試驗設備示意圖

3.2須與我公司ZY6248建筑構件耐火試驗垂直爐配合使用；

3.4氣體流量測量系統：

3.4.1組成：由連接管道、氣體流量計和引風機系統組成。

3.4.2連接管道：有直管道和變徑管道組成；

3.4.3直管道：鋼板厚2.0mm，長2米，管徑為DN300;

3.4.4變徑段：矩形閥門，管道開口的寬度和高度與閥門的出口尺寸對應；圓形閥門，管道開口的直徑與閥門的出口尺寸對應；標配為3.5#、4#、5#矩形變徑管道。

3.4.5氣體流量計：采用標準孔板，壓力采用微差壓力計，在測量的管道前端安裝了氣體流動調節器；

3.4.6引風機系統：

3.4.6.1引風機：5kw；

3.4.6.2進氣閥：DN300;

3.4.6.3調節閥：帶有變頻器調節風量及壓力；

3.4.6.4引風機與測量段連接采用軟性管道連接。

3.5溫度測量系統：

3.5.1爐內溫度測量：

3.5.1.1爐內溫度測量：共5支，其中1支設在擋煙部件的中心，其余4支分別

設在擋煙部件1/4面積的中心，各熱電偶測量點與擋煙部件之間的距離應為（100士10)mm；

3.5.1.2管道溫度測量：采用絲徑為0.5mm的k型熱電偶，測量點位于標準孔板后測量管道的中心線上，與標準孔板之間的距離為測量管道直徑的2倍。

3.5.1.3溫度測量量程：為0~1000°C;

3.6壓力測量與控制系統：

3.6.1壓力測量：采用壓力傳感器，量程為100~1500pa；

3.6.2安裝位置：距試樣的距離為1500mm；

3.6.3控制系統：?jiǎn)?dòng)引風機，調節引風機系統的進氣閥和調節閥，使試件前后壓差保持在（25士5) Pa。控制耐火試驗爐內溫度在2 min內達到（200士15) t。待穩定60 s后，測量并記錄標準孔板兩側差壓、孔板前氣體壓力和孔板后測量管道內的氣體溫度。

3.7測量?jī)x表精度：

3.7.1溫度：±2.5°C;

3.7.2壓力：±3Pa；

3.7.3流量：±2.5%。

3.7.4采集頻率：6次/min；

3.7.5配有大氣壓測量傳感器。

3.8控制系統：

3.8.1采用計算機、采集卡控制。實時抓取和記錄數據，并通過計算機自動計算出漏煙量。

3.8.2計算機通過控制變頻器，即控制閥前后的氣體靜壓差為（25士5) Pa；

3.8.3通過采集氣體溫度、試樣前后壓力、大氣壓力通過公式計算出漏煙量。
