ZY6338 灑水噴頭功能試驗及濺水盤強度試驗機
一、適用范圍： 適用于灑水噴頭功能試驗； 適用于灑水噴頭濺水盤強度試驗。 壓力供水系統為共用，采用集中供水系統 在0.035MPa、0.35MPa和1.2MPa壓力下，分別取8只噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不低于0.035MPa、0.35MPa和1.2MPa的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過60s時，即認為發生沉積現象； 在0.035MPa(干式噴頭為0.05MPa）、0.17MPa、0.35MPa、0.5MPa、0.70MPa、0.85MPa、1.0MPa和1.20MPa壓力下，分別取10只EC噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不能低于啟動前壓力的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過10s時，即認為發生沉積現象； 二、符合標準： 符合GB5135.1-2019《自動噴水滅火系統 第1部分 灑水噴頭》第 7.8“功能試驗”、7.12節“灑水噴頭濺水盤強度試驗”。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
適用于灑水噴頭功能試驗；
適用于灑水噴頭濺水盤強度試驗。
壓力供水系統為共用，采用集中供水系統
在0.035MPa、0.35MPa和1.2MPa壓力下，分別取8只噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不低于0.035MPa、0.35MPa和1.2MPa的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過60s時，即認為發生沉積現象；
在0.035MPa(干式噴頭為0.05MPa）、0.17MPa、0.35MPa、0.5MPa、0.70MPa、0.85MPa、1.0MPa和1.20MPa壓力下，分別取10只EC噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不能低于啟動前壓力的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過10s時，即認為發生沉積現象；
二、符合標準：
符合GB5135.1-2019《自動噴水滅火系統 第1部分 灑水噴頭》第 7.8“功能試驗”、7.12節“灑水噴頭濺水盤強度試驗”。
三、主要技術參數：

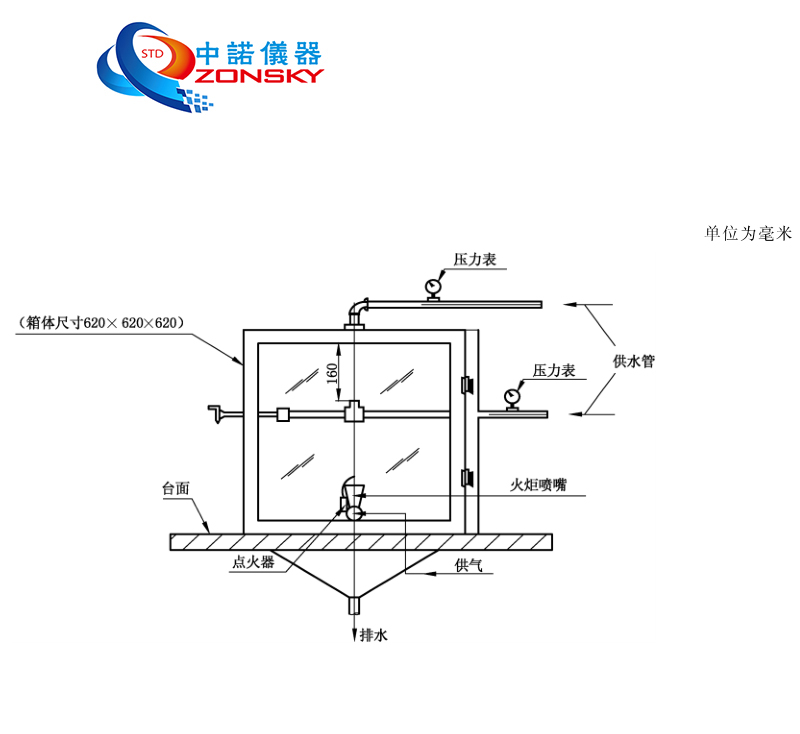

3.1儀器組成：箱體、壓力源、加熱裝置、試驗管路等組成
3.2箱體：
3.2.1箱體尺寸：620mm*620mm*620mm；
3.2.2為雙層結構，內為2.0mm厚的不銹鋼，中間為隔熱棉，外圍高溫靜電烤漆；
3.2.3前面方便開啟的門，門上設有觀察窗，觀察窗為石英玻璃；
3.2.4下面設計為錐形，便于排水；
3.2.5中間和頂部安裝做試驗的供水管。
3.3壓力源：
3.3.1供水壓力：0.001MPa~1.5MPa可以任意設定;
3.3.2壓力測量：采用高精度壓力傳感器；
3.3.3壓力精度：±0.003MPa；分辨率為0.001MPa；
3.3.4在0.05MPa及以下壓力試驗時，可調壓力步進為0.003MPa；在0.05MPa以上壓力試驗時，可調壓力步進為0.01MPa，
3.3.5供水流量:0-500L/min;
3.3.6穩壓裝置耐壓：5MPa
3.3.7壓力采集間隔：＜100ms；
3.3.8變頻器調頻范圍：0-50Hz；
3.4加熱裝置：
3.4.1采用燃?xì)馊紵?br /> 3.4.2燃燒溫度范圍：RT~450°C任意可設定；
3.4.3升溫速率：試驗箱內靠近噴嘴處溫度由室溫上升到（400±20）℃所需時間≤3min；
3.4.4溫度測量：精度1級，顯示精度士1℃
3.4.4燃?xì)猓杭兌葹?5%甲烷；
3.4.5空氣：由靜音空壓機產生。
3.4.6點火方式：高壓電子自動點火。
3.5試驗管路：
3.5.1管道為DN50mm;
3.5.2同時可以一次做兩個試樣；
3.6控制方式：
3.6.1采用觸摸屏+PLC+模塊；
適用于灑水噴頭功能試驗；
適用于灑水噴頭濺水盤強度試驗。
壓力供水系統為共用，采用集中供水系統
在0.035MPa、0.35MPa和1.2MPa壓力下，分別取8只噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不低于0.035MPa、0.35MPa和1.2MPa的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過60s時，即認為發生沉積現象；
在0.035MPa(干式噴頭為0.05MPa）、0.17MPa、0.35MPa、0.5MPa、0.70MPa、0.85MPa、1.0MPa和1.20MPa壓力下，分別取10只EC噴頭試樣進行功能試驗，試樣啟動后，試驗的壓力不能低于啟動前壓力的75%，當一個或多個動作零件滯留在濺水盤框架組件上超過10s時，即認為發生沉積現象；
二、符合標準：
符合GB5135.1-2019《自動噴水滅火系統 第1部分 灑水噴頭》第 7.8“功能試驗”、7.12節“灑水噴頭濺水盤強度試驗”。
三、主要技術參數：
3.1儀器組成：箱體、壓力源、加熱裝置、試驗管路等組成
3.2箱體：
3.2.1箱體尺寸：620mm*620mm*620mm；
3.2.2為雙層結構，內為2.0mm厚的不銹鋼，中間為隔熱棉，外圍高溫靜電烤漆；
3.2.3前面方便開啟的門，門上設有觀察窗，觀察窗為石英玻璃；
3.2.4下面設計為錐形，便于排水；
3.2.5中間和頂部安裝做試驗的供水管。
3.3壓力源：
3.3.1供水壓力：0.001MPa~1.5MPa可以任意設定;
3.3.2壓力測量：采用高精度壓力傳感器；
3.3.3壓力精度：±0.003MPa；分辨率為0.001MPa；
3.3.4在0.05MPa及以下壓力試驗時，可調壓力步進為0.003MPa；在0.05MPa以上壓力試驗時，可調壓力步進為0.01MPa，
3.3.5供水流量:0-500L/min;
3.3.6穩壓裝置耐壓：5MPa
3.3.7壓力采集間隔：＜100ms；
3.3.8變頻器調頻范圍：0-50Hz；
3.4加熱裝置：
3.4.1采用燃?xì)馊紵?br /> 3.4.2燃燒溫度范圍：RT~450°C任意可設定；
3.4.3升溫速率：試驗箱內靠近噴嘴處溫度由室溫上升到（400±20）℃所需時間≤3min；
3.4.4溫度測量：精度1級，顯示精度士1℃
3.4.4燃?xì)猓杭兌葹?5%甲烷；
3.4.5空氣：由靜音空壓機產生。
3.4.6點火方式：高壓電子自動點火。
3.5試驗管路：
3.5.1管道為DN50mm;
3.5.2同時可以一次做兩個試樣；
3.6控制方式：
3.6.1采用觸摸屏+PLC+模塊；
3.6.2直接得出動壓試驗范圍不低于靜壓75%的數值。
