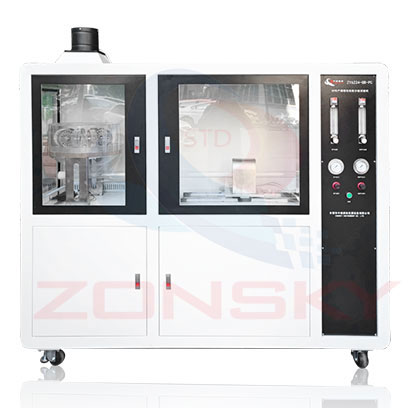

ZY6224-GB-PC 材料產煙毒性危險分級試驗機
ZY6224-PC微控型材料產煙毒性危險分級試驗機用于材料穩定產煙的煙氣毒性危險分級的試驗設備。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1.1.適用范圍：
1.1.1.適用于材料穩定產煙的煙氣毒性危險分級的試驗設備。
1.1.2.GB標準采用小白鼠做試驗來判定材料產煙的煙氣毒性危險分級。
1.1.3.此試驗機中諾公司同”公安部四川消防研究所科技處”共同研發，獨具全球領先技術。
1.2.符合標準：
1.2.1.符合GB/T20285-2006《材料產煙毒性危險分級》標準中第 6 部分性能要求；
1.3.主要特點：
1.3.1.此試驗機中諾公司同“公安部四川消防研究所科技處”共同研發，獨具全球領先技術。
1.3.2.配有分析儀器接口，擴充分析儀器進行分析非常方便（不含分析儀器）；
1.3.3.設計上考慮清洗和折裝非常方便；
1.3.4.采用16位高精度板卡+微機控制，具有結構合理、性能穩定、操作簡便等優點；

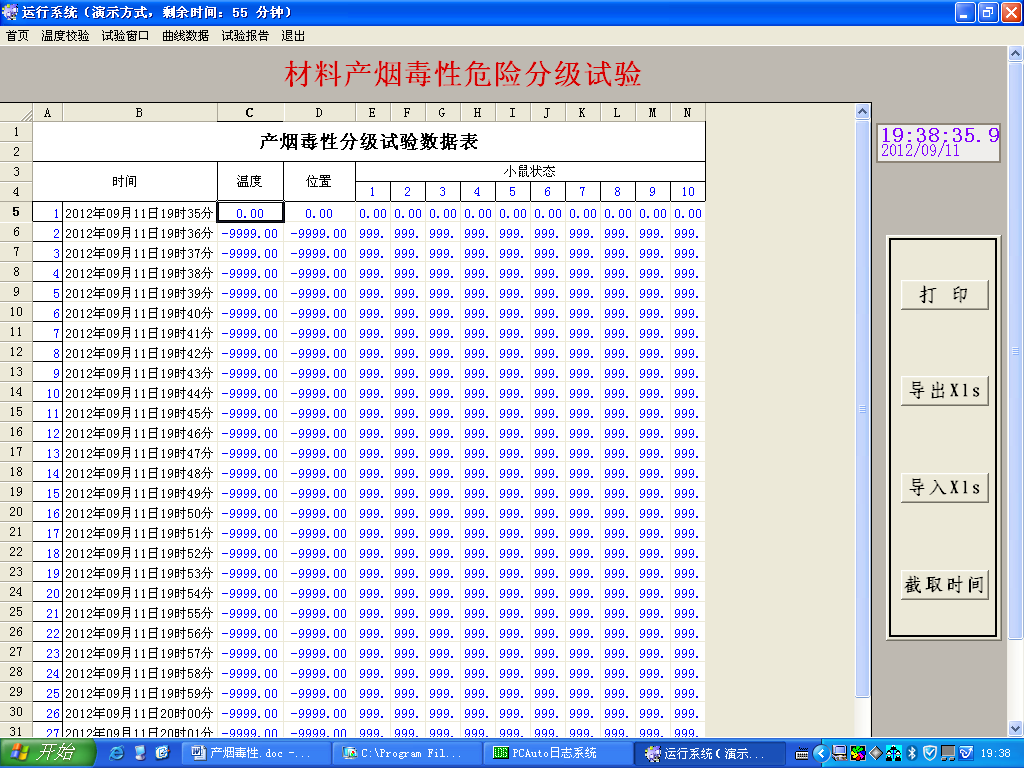

1.3.5. WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。
1.3.6.環形爐供熱溫度校準：顯示時間、溫度曲線和實際所測的溫度對照圖表；
1.3.7.材料的產煙濃度、產煙率設定后自動計算；
1.3.8.實時顯示鼠籠的角速度的轉動圖表；
1.3.9.環形爐運行時間任意設定；
1.3.10.具有手動、自動環形爐快進、退功能；
1.3.11.鼠籠運動記錄，準確至1°；
1.3.12.環形爐和煙毒收集裝置：采用全封閉，以保證人身安全。

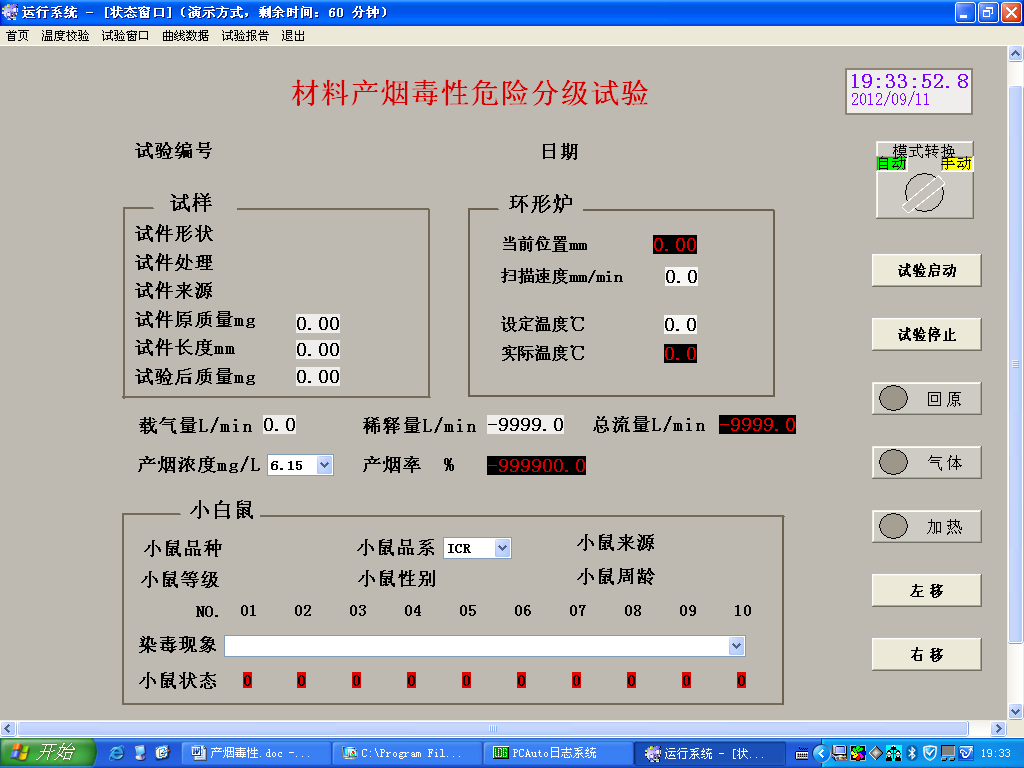

測試界面
1.4. 主要參數：
1.4.1.試驗裝置裝置由環形爐、加熱管、樣品舟、煙氣采集配給組件、小鼠轉籠、染毒箱、溫度控制系統、爐位移系統、空氣流供給系統、小鼠運動記錄系統組成。
1.4.2.電源電壓：AC220V±10% 50HZ；
1.4.3.電流≤10A ；
1.4.4.最大使用功率：1.5KW；加熱功率：800-1000W；
1.4.5.環形爐：由爐殼、爐體、爐管和電加熱絲組成，環形爐爐管內壁為供熱面。爐管內徑為?47 mm±1mm，長度為95 mm-110mm。電加熱絲應滿足長時間使用，繞組及功率滿足GB/T 20285-2006 中7.2 的要求。
1.4.6.環形爐位移速率：采用伺服馬達，控制精度：0.01mm/min,（10±0.01）mm/min,可移動距離≥600mm，前進位移速率可調。后退位移速度50mm/min；氣體流量計不低于2.5級。
1.4.7.石英管：采用鋼玉管，耐1600℃高溫，易拆取易清洗，導熱能力強；樣品舟符合GB/T 20285-2006中圖3的要求，加熱管公稱通徑為(36±1)mm ，管壁厚(2±0.5)mm，長度1000mm-1300mm。石英管支撐架可橫向、縱向調整。
1.4.8.煙氣采集配給組件;煙氣采集配給組件GB/T 20285-2006中如圖4 所示，由三通旋塞、稀釋氣輸入管和配氣彎管組成，所有煙氣流動管公稱通徑為(36±1) mm， 管壁厚(2±0.5)mm。
1.4.9.煙氣采集配給系統：能迅速使載氣和稀釋氣充分混合；
1.4.10.氣體通路的切換：能便捷、快速的完成染毒箱、煙氣采集箱、廢氣間的切換；
1.4.11.小鼠轉籠：小鼠轉籠由鋁制成，如GB/T 20285-2006中圖5 所示，轉籠的質量為(60 ±10)g，小鼠轉籠在支架上應能靈活轉動，無固定靜止點。
1.4.12.小鼠運動記錄系統：采用紅外或磁信號檢測小鼠籠轉動情況，每只小鼠的時間-運動圖譜應能定性地反映每時刻轉籠的角速度。
1.4.13.染毒箱：染毒箱由無色透明的有機玻璃材料制成，如GB/T 20285-2006中圖6 所示。染毒箱有效空間體積約9.2L,可容納10只小鼠進行染毒試驗。
1.4.14.溫度控制系統;溫度控制系統由控溫熱電偶、冷端溫度補償器和溫度控制器組成，溫度控制范圍300～1200℃。
1.4.15.控溫熱電偶為外徑1 mm 的鎧裝K 型熱電偶，其測試端應緊貼在環形爐中段內壁表面，冷端應經冷端溫度補償后與溫度控制器連接。
1.4.16.溫度控制器的控溫方式宜采用比例微分積分(P.I.D)溫度控制方式，滿足對環形爐內壁溫度靜止時波動在±l℃ ，運行時波動在±2.5℃的要求。靜態溫控在±1℃，能維持超過2分鐘，校準環形爐供熱強度時，選擇載氣流量 5L/min，設定環形爐內壁溫度。
1.4.17.載氣和稀釋氣供給系統：載氣和稀釋氣供給系統由空氣源(瓶裝壓縮空氣或空氣壓縮機抽取潔凈的環境空氣)和可調節不低于2.5 級氣體轉子流量計及輸氣管線組成，載氣流量計范圍15L/min，稀釋氣流量計范圍10L/min
1.4.18.運行爐子對校溫參數靜靜掃描加熱，記錄時間-溫度曲線，滿足標準要求；
1.4.19.環形爐和煙毒收集裝置應全密封，以保證人身安全。
1.4.20.設計的特殊要求（安全防護等）：無。
1.4.21.設備材質要求：石英管及石英舟由石英玻璃制成，小鼠轉籠由鋁制成，染毒箱由無色透明的有機玻璃材料制成。
